Текшерүү клапандарынын классификациясы кандай?

Орто артка агымдын алдын алуу үчүн негизги жабдуу катары,текшерүү клапандартүтүк системаларында кеңири колдонулат. ар кандай структуралар жана иштөө принциптери боюнча, текшерүү клапандар, негизинен, төмөнкү категорияларга бөлүнөт:

1. Селкиндүү текшерүү клапаны

Айлануучу текшерүү клапаны клапан дискин туруктуу огтун айланасында айлантуу аркылуу ачылат жана жабылат. чөйрө алдыга агып жатканда, клапан диск ачык түртүп жатат; Артка бурулганда клапан диски өз салмагынын жана чөйрөнүн реакциялык күчү астында жабылат. Анын артыкчылыктары аз агымга каршылык, тез ачуу жана жабуу, чоң диаметрдеги, насостун розеткалары же горизонталдуу түтүк өткөргүчтөрү сыяктуу агымдын ылдамдыгы аз сценарийлер үчүн ылайыктуу. Бирок, суу балка таасири жогорку ылдамдыктагы агымы учурунда пайда болушу мүмкүн, жана буфердик аппарат талап кылынат.

2. Текшерүүчү клапанды көтөрүңүз

Лифттин клапан дискитекшерүү клапаныклапан корпусунун вертикалдык огу боюнча кыймылдайт. алдыга агып жатканда, орто басым клапан дискти түртөт; Артка кайтууда клапан диски тартылуу күчү же жазгы күчтүн таасирине түшүп, чөйрөнү кесип салат. Текшерүү клапанынын бул түрү жакшы мөөр басуу көрсөткүчүнө ээ, бирок агымдын жогорку каршылыгына ээ жана көбүнчө кичинекей калибрлүү, жогорку басымдагы же вертикалдуу орнотулган колдонмолордо, мисалы, буу системаларында колдонулат.

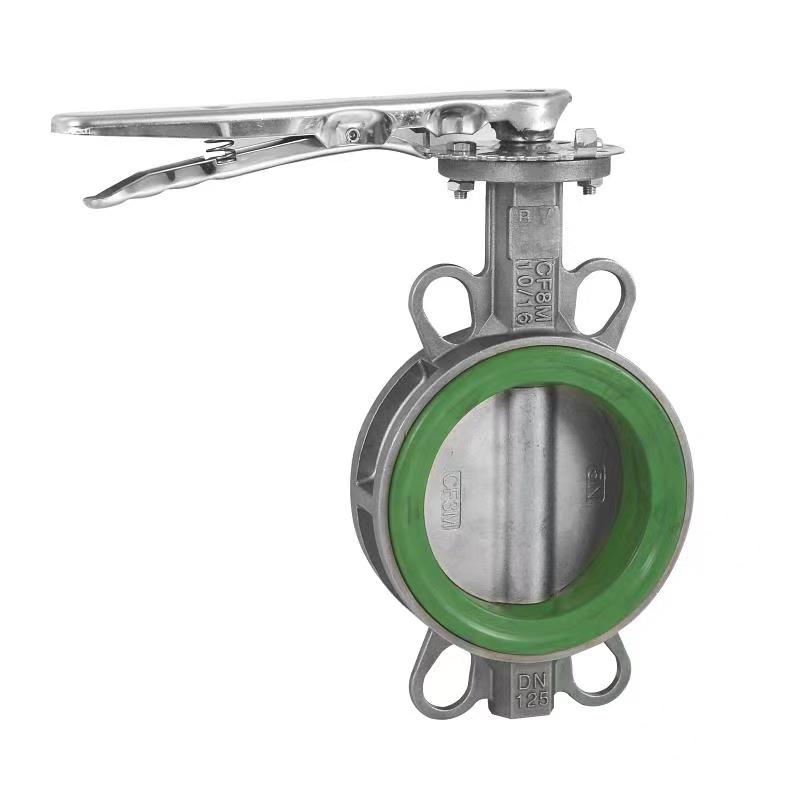

3. Бабочканын текшерүү клапаны

Бабочка текшерүү клапаны айлануучу жана көпөлөктүү клапандардын мүнөздөмөлөрүн бириктирип, борбордук огтун айланасында айлануучу тегерек диск менен. Ал компакттуу түзүлүшкө жана жеңил салмакка ээ, чоң диаметрдеги жана төмөнкү басымдагы түтүктөр үчүн ылайыктуу жана көбүнчө суу менен камсыздоо жана дренаждык инженерияда колдонулат. Бирок мөөр салыштырмалуу алсыз жана үзгүлтүксүз тейлөөнү талап кылат.

4. Диафрагманы текшерүү клапаны

Диафрагмалык текшерүү клапандары резина диафрагмалардын ийкемдүү деформациясын ачуу жана жабууну башкаруу үчүн колдонушат. чөйрө алдыга агып кеткенде, диафрагма ачык сунулган; Артка бурулганда, диафрагма каналды жабуу үчүн кайра көтөрүлөт. Текшерүүчү клапандын бул түрү механикалык сүрүлүүгө ээ эмес жана узак кызмат мөөнөтү бар, бирок анын температурасы жана басымына каршылык чектелүү, ал көбүнчө медиа же төмөнкү басым системаларын тазалоо үчүн колдонулат.

5. Поршендик текшерүү клапаны

Поршендик текшерүү клапаны поршень менен пружинанын кызматташуусу аркылуу ачылат жана жабылат. Орто басым поршеньди жылдырууга түртүүчү пружинанын күчүн жеңет, ал эми пружина артка кайтканда жабылат. Ал мыкты мөөр басууга ээ жана жогорку температура жана жогорку басым чөйрөлөр үчүн ылайыктуу, мисалы, мунай химиялык өнөр жайы, бирок анын түзүмү татаал жана баасы жогору.

ар кандай түрлөрүнүн колдонулуучу сценарийлеритекшерүү клапандарсистеманын коопсуз жана натыйжалуу иштешин камсыз кылуу үчүн чөйрөнүн, басымдын, агымдын ылдамдыгынын жана орнотуу шарттарынын өзгөчөлүктөрүнүн негизинде комплекстүү тандоо керек.
