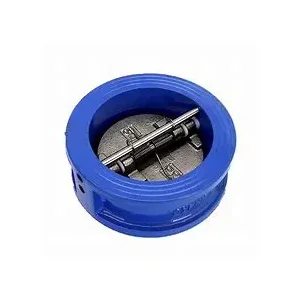

Темир бабочка Cast Valve

Биздин темир бабочкадагы чекит клапаны орнотуу оңой орнотуу оңой. Эки флуктын ортосунда катуу кысылып, бир топ орнотуу мейкиндигин үнөмдөп, космос чектелген түтүк сценарийлерине абдан ылайыктуу.

Түзүмү жана иштөө принциби

(I) структуралык дизайн

Темир вафрриканы текшерүү клапан негизинен клапандын денеси, клапан диск, клапан диск, жаз (кээ бир моделдер менен жабдылган) негизги бөлүктөрдөн турат. Клапанын денеси, бүт клапандын бекем колдоосу жана туруктуу структуралык негизин камсыз кылган темирге ыргытылат. Valve Disc - бул текшерүү функциясына жетишүү үчүн негизги компонент. Анын формасы жана структуралык дизайн ар кандай шарттар боюнча ар кандай шарттарга жараша өзгөрүлүп турат. Жалпы формада бир диск жана кош диск кирет. Клапан сабагы клапан дискин туташтыруу үчүн колдонулат жана клапан диск ачылып, жабылышында так жана жайында так жана жабылууда Айрым текшерүүлөрдүн клапандары булактар ​​менен жабдылган. Жаздын милдети - клапан дискине жабышып, жабылууда мөөр басууну күчөтүүгө жана сууга белгилүү болгон учурда азайтуу үчүн мөөр басууну күчөтүүгө жардам берет.

(Ii) иштөө механизми

Орточо кадимки багытта агып келгенде, медиаменттин таасирин жараткан кысым өз тартылуусун жеңип, жазгы дис клапан диски клапандын түбүнө же пин валына айлантып, ачык-айкындын сөөгүн айландырат. Азыркы учурда орто клапанды тегиз болуп, түтүк тутуму кадимки агымга айланат. Орточо агып кетүү тенденциясына ээ болгондон кийин, артта калган басым, клапан дисктин тартылуу күчү менен клапандын дискти тез арада айлантып, ортоңкудун артка чегинүү, каражатын арттырууга жол бербестен, ар дайым бир тараптуу агымын кармап турууну камсыз кылат.

Техникалык параметрлер
